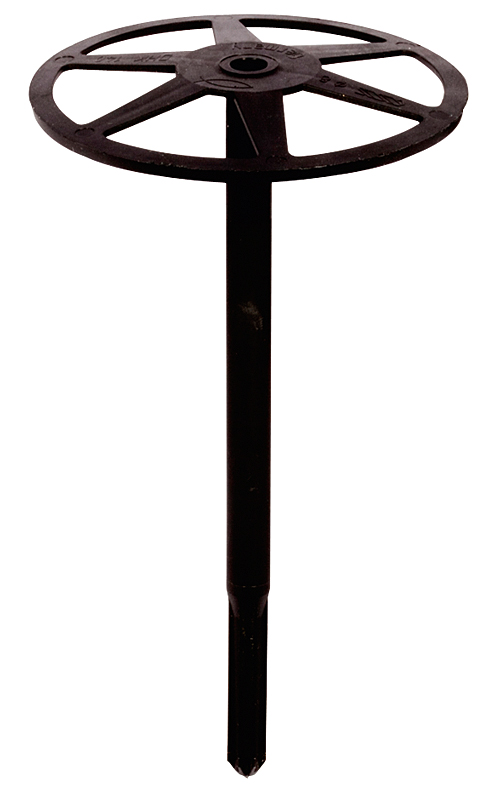

Soporte de aislante DHK
La fijación de plástico más económica para paneles aislantes.
Aplicaciones

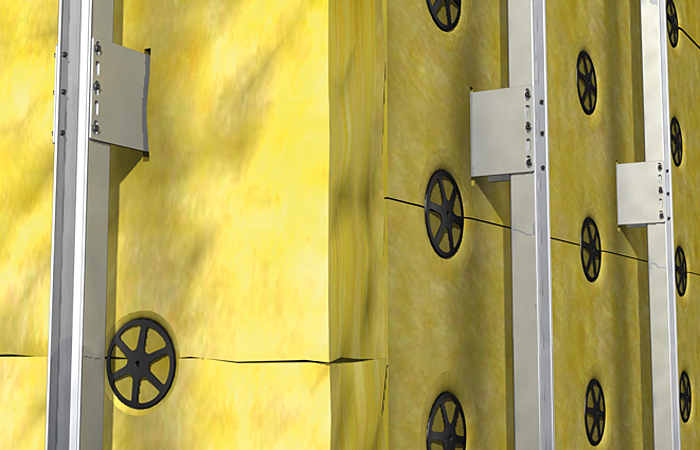

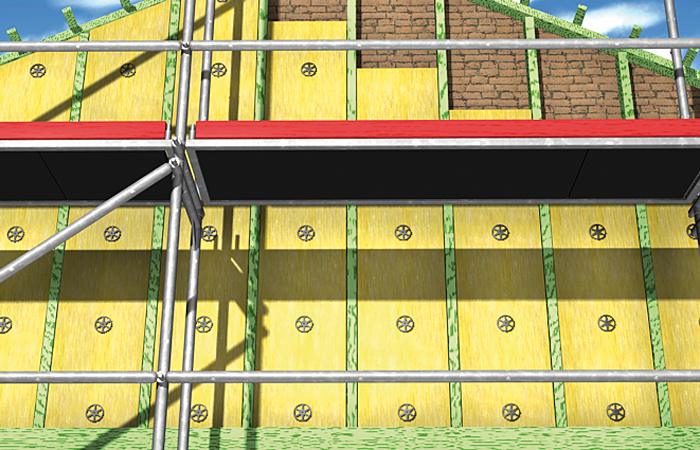

Para fijación de materiales aislantes blandos y resistentes a la presión en fachadas ventiladas por el dorso, como:
- Lana mineral / de vidrio
- Losas de espuma de vidrio
- Poliestireno
- Paneles PU
- Tableros de corcho / fibra de coco
- Tableros de construcción livianos de lana de madera
Materiales de construcción
- Hormigón
- Bloques huecos de hormigón liviano
- Ladrillos con perforación vertical
- Ladrillos perforados de arena calcárea
- Ladrillos macizos de arena calcárea
- Piedra natural de estructura densa
- Hormigón celular
- Ladrillos macizos de hormigón celular
- Ladrillos macizos
Ventajas
- La geometría optimizada de la sección de expansión asegura una reducida profundidad de anclaje y reduce el trabajo de perforación necesario.
- Pins flexibles en el plato de la plancha se adaptan al material aislante y aseguran una presión de contacto permanente.
- La simple instalación con un martillo permite un proceso de instalación rápido y por lo tanto reduce la carga de trabajo.
| Tipo | Art. N°. | ||||||
|---|---|---|---|---|---|---|---|
| DHK 100 | 080940 | 8 | 30 | 125 | 100 | 250 | |
| DHK 140 | 080949 | 8 | 30 | 165 | 140 | 200 |
Funcionamiento
- El DHK se instala atravesando el material con el martillo.
- El tamaño del plato del soporte para la aislación se selecciona de acuerdo con la fuerza de compresión del material aislante.
- La expansión de los nervios dentro del orificio hace que el DHK adquiera una presión de contacto ideal.
- Rango de temperaturas una vez instalado: -40 ºC a +80 ºC.
